Hissin ripustuslenkit

Betoniin valettava ripustuslenkki

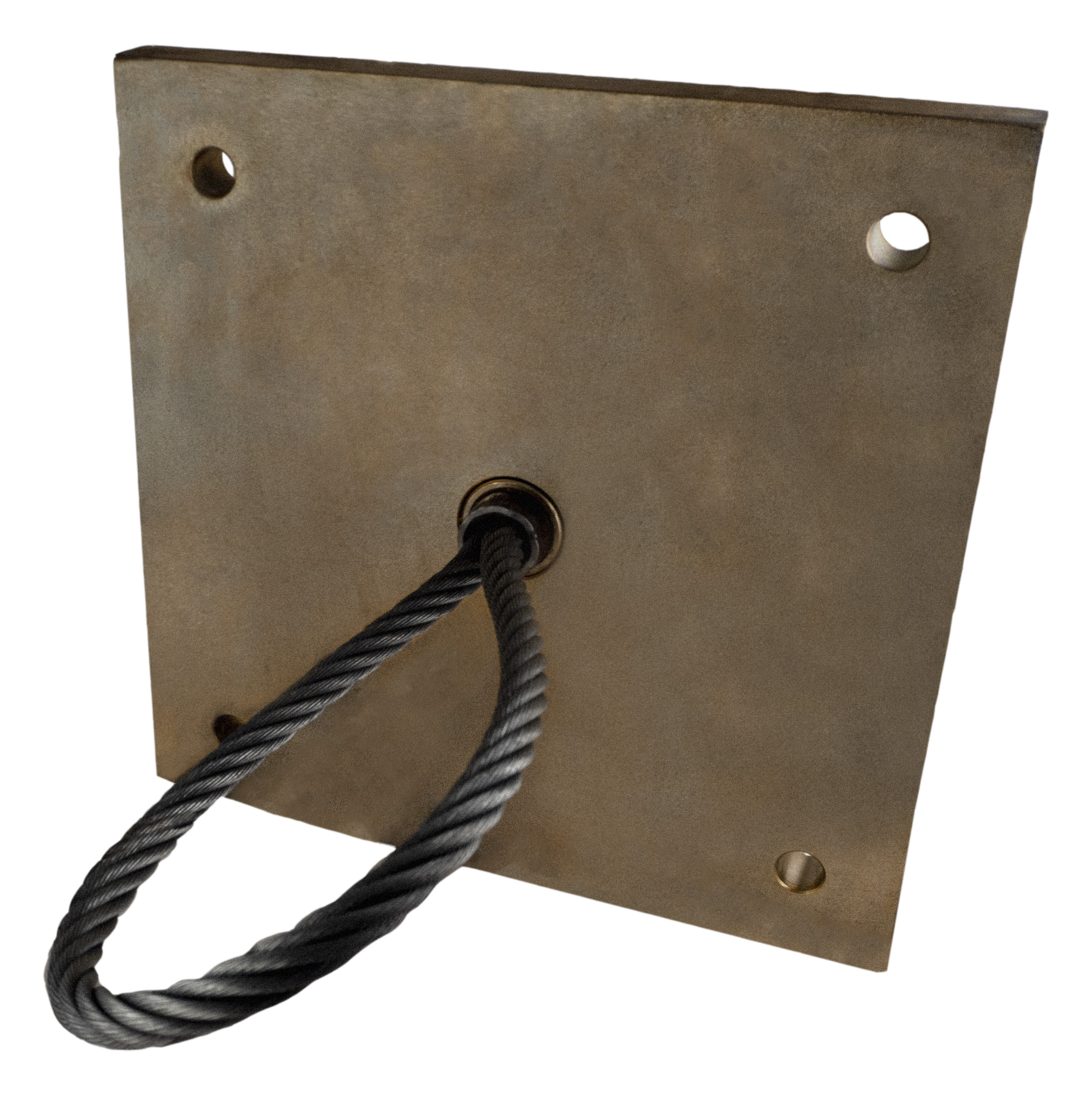

Hissin ripustuslenkki koostuu hylsyankkurista (+ ankkurointiteräksestä), asennuskiekosta ja vaijerinostolenkistä. Hylsyankkuri on asennettava muottiin ennen betonivalua. Sitä ei voi jälkikiinnittää betoniin. Hylsyn ankkurointiteräs ei kuulu toimitukseen, se taivutetaan ja asennetaan hylsyn muottiasennuksen yhteydessä.

Tyyppipiirustukset

Kone-2000

Kone-4000

Läpikiinnitettävät hissilenkit

Hissin ripustuslenkkien asennus on mahdollista myös läpipulttaamalla. Läpipulttaamalla asennettavassa ripustuslenkissä varastotuotteina ovat 20 kN ja 40 kN ripustuslenkit.

Hissin ripustuslenkki - jälkikiinnitys esite

Läpikiinnitys-hissilenkki – DoC

Jälkikiinnitettävät ripustuslenkit

Jälkikiinnitysankkureilla asennettavassa ripustuslenkissä varastotuotteina ovat 25 kN ja 40 kN ripustuslenkit.

LSP-ripustuslenkki esite

LSP-ripustuslenkki käyttöohje ja DoC

Hitsattavat hissinnostopisteet 20kN ja 40kN

Hissinnostopisteet hitsataan kantavaan teräsrunkoon, kuten runkopalkkeihin, hitsausohjeen mukaisesti. Hitsattavaa hissin nostopistettä ei tule käyttää muihin käyttötarkoituksiin.

431-HSP_SPECRD20 Hitsattava Rd20/20kN hissin nostopiste

Hitsausohje hissin nostopiste Rd20

431-HSP_SPECRD30 Hitsattava Rd30/40kN hissin nostopiste

Hitsausohje hissin nostopiste Rd30

Sisäkierteeseen kierretään vastaavan kokoinen Rd-kierteinen hissilenkki lukitusvaijerilla kierrelukitteen kanssa. Lisäksi lukitusvaijeri kiinnitetään rakenteeseen niin, että se estää vaijerilenkin auki pyörimisen.

Pfeifer Load Eye

Pfeifer Load Eyen kiinnitys muottipintaan tapahtuu liimaamalla tai naulaamalla. Suojakannen poiston jälkeen silmukka käännetään auki varauskotelosta. Käytön jälkeen silmukka voidaan taivuttaa takaisin varaukseen odottamaan esim. huoltotöiden aikaista jatkokäyttöä.

Pfeifer Load Eye -hissisilmukka on suunniteltu hissin asennukseen joko työnaikaisena nostopisteenä (materiaalien nostokuormat), valjaiden kiinnityspisteenä (henkilökuormat, maks. 3 hlö) tai henkilöiden kuormittamien työtasojen kiinnityspisteinä. Eri käyttötilanteiden sallitut kuormat ja varmuuskertoimet selviävät tarkemmin tuotteen esitteestä. Pfeifer Load Eye on CE-merkitty ETA-hyväksynnän pohjalta ja noudattaa konedirektiivin vaatimuksia, lisätiedot tuotteen esitteestä.

Pfeifer Load Eye -esite

Pfeifer Load Eye -ETA-hyväksyntä
